SRXアルミタンク・リプロ。中間報告（１）　治具編

お正月に、リプロの予告しましたが、
　半年経ってもまだ・・？？　中間報告？？。
　そうなんです。当初は数個を手作業板金でと思っておりましたが、
噂が噂を呼んで、あっという間に順番待ち最後尾が見えなくなりました。
ありがたいことです。
ある程度の数を作るとなると、作る方のハードルも高くなり、道具から用意することになりました。
これまでの半分以上の時間をこれに費やしています。
①イングリッシュローラー（ハンマーの痕を消したり、カーブ整形すために使います。）

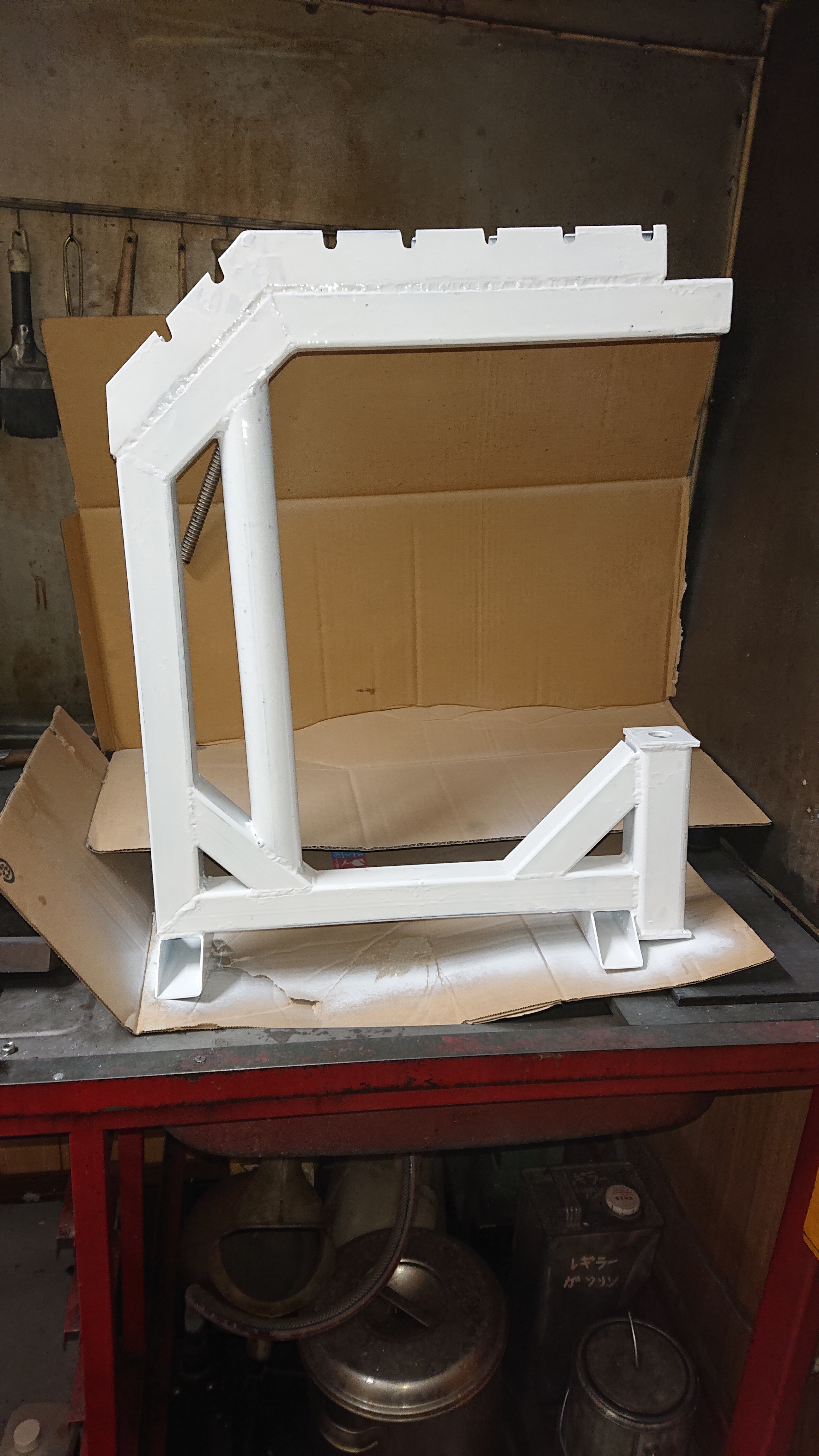

　　１号機（剛性が足りないことが解り、２号機を作る嵌めに。

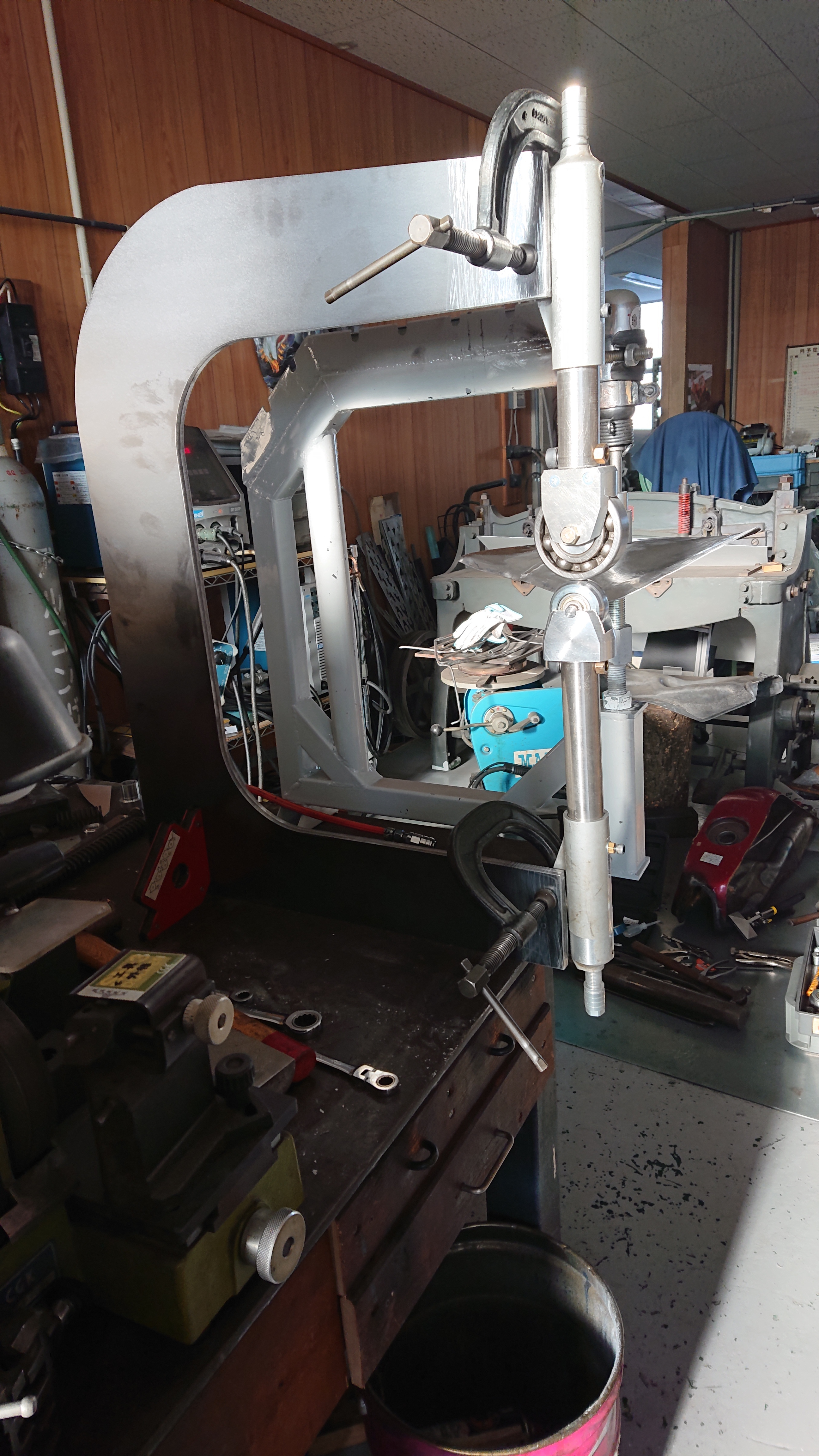

②剛性アップの改良版。

操作性も考えて、押しつけ力も容易に変更できるように改良も加えた。
使ったのはバイクのフロントサスペンション。これでもか！と思うくらいに補強もしたが、軟鉄ではまだ不足がある。

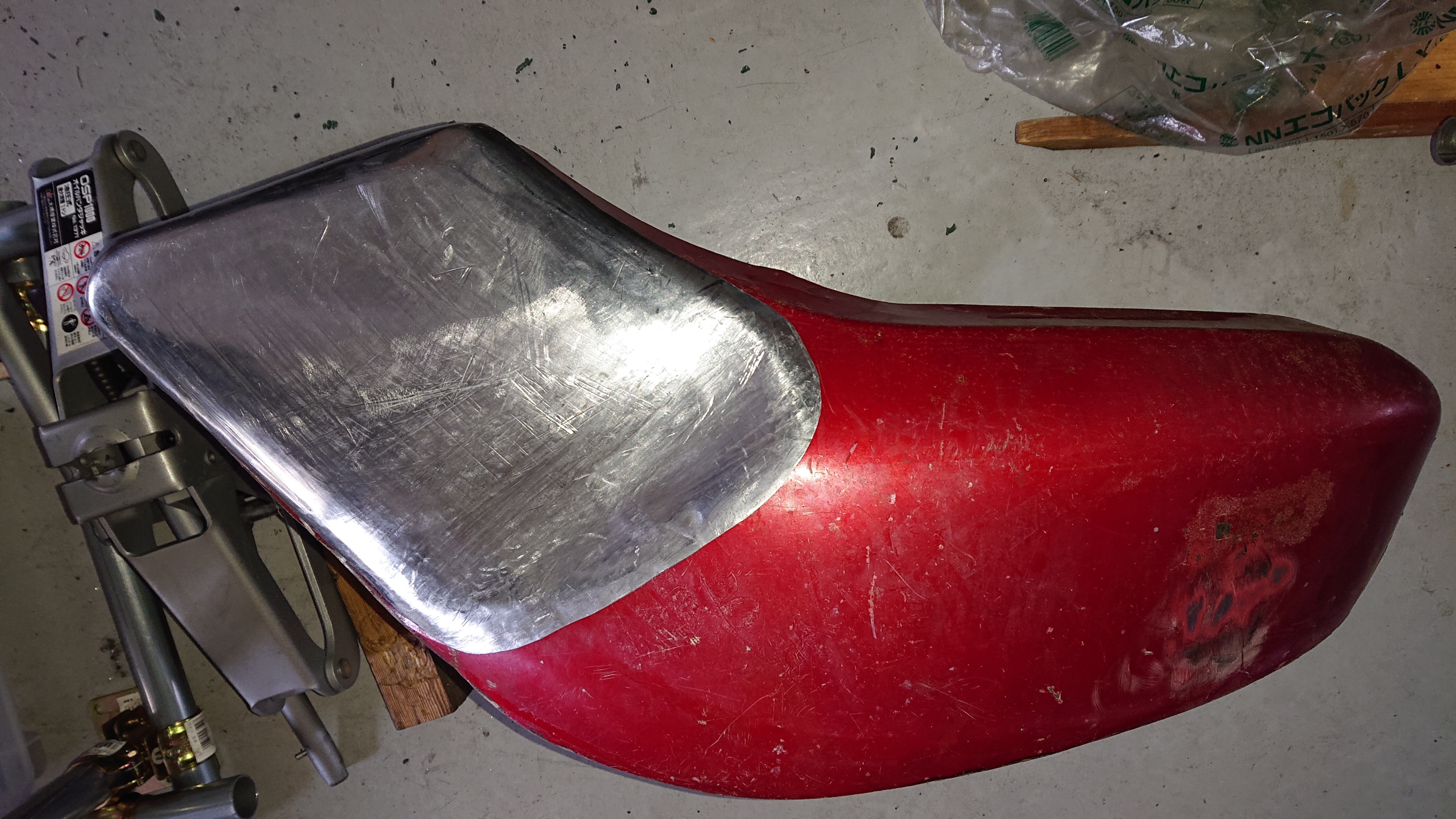

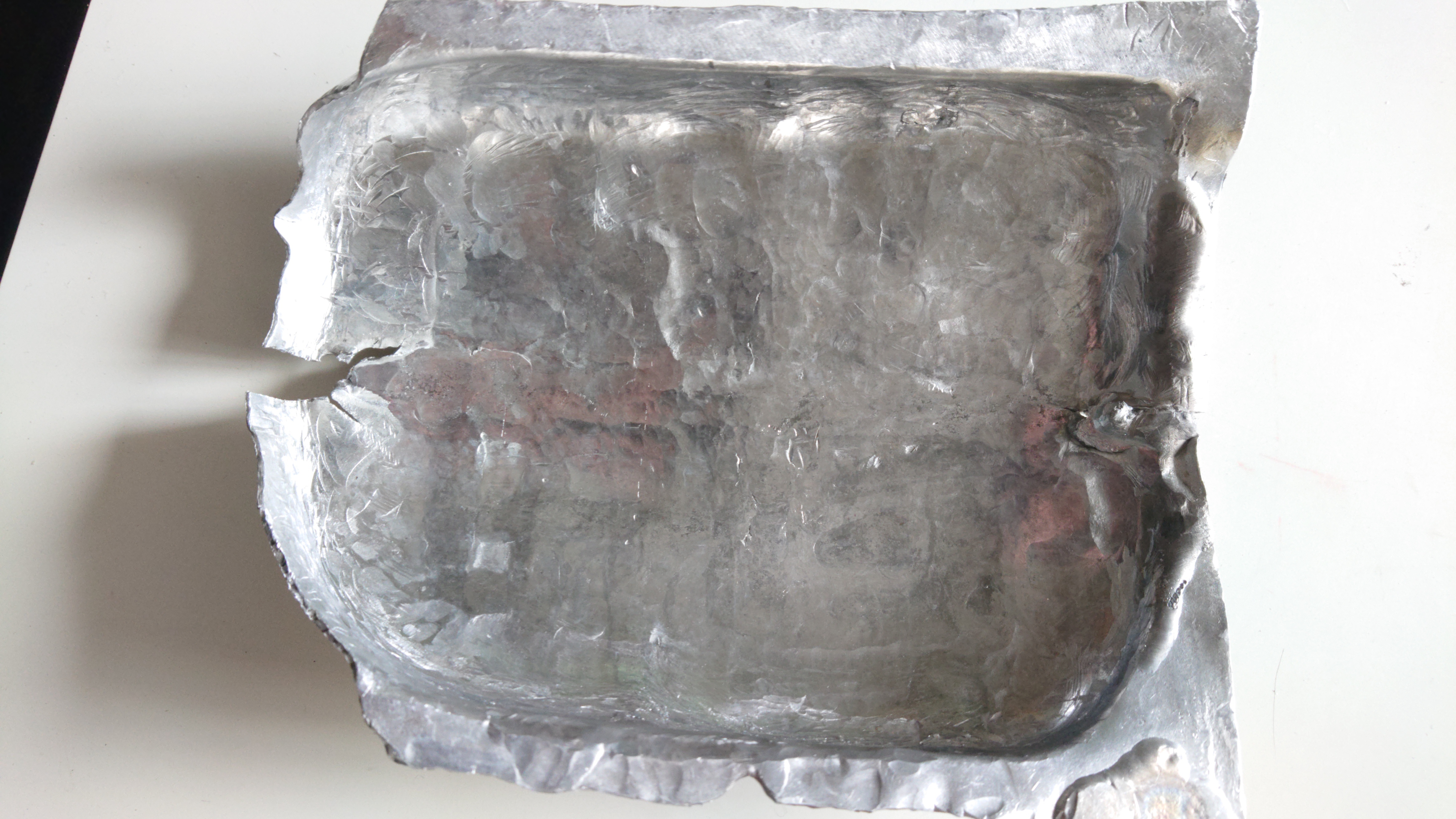

習作品その１．

鉄板を加工している作業をYouTubeで見るのとは大違いで、アルミが柔らかく動きすぎます。熟練も必要。

製作工程。

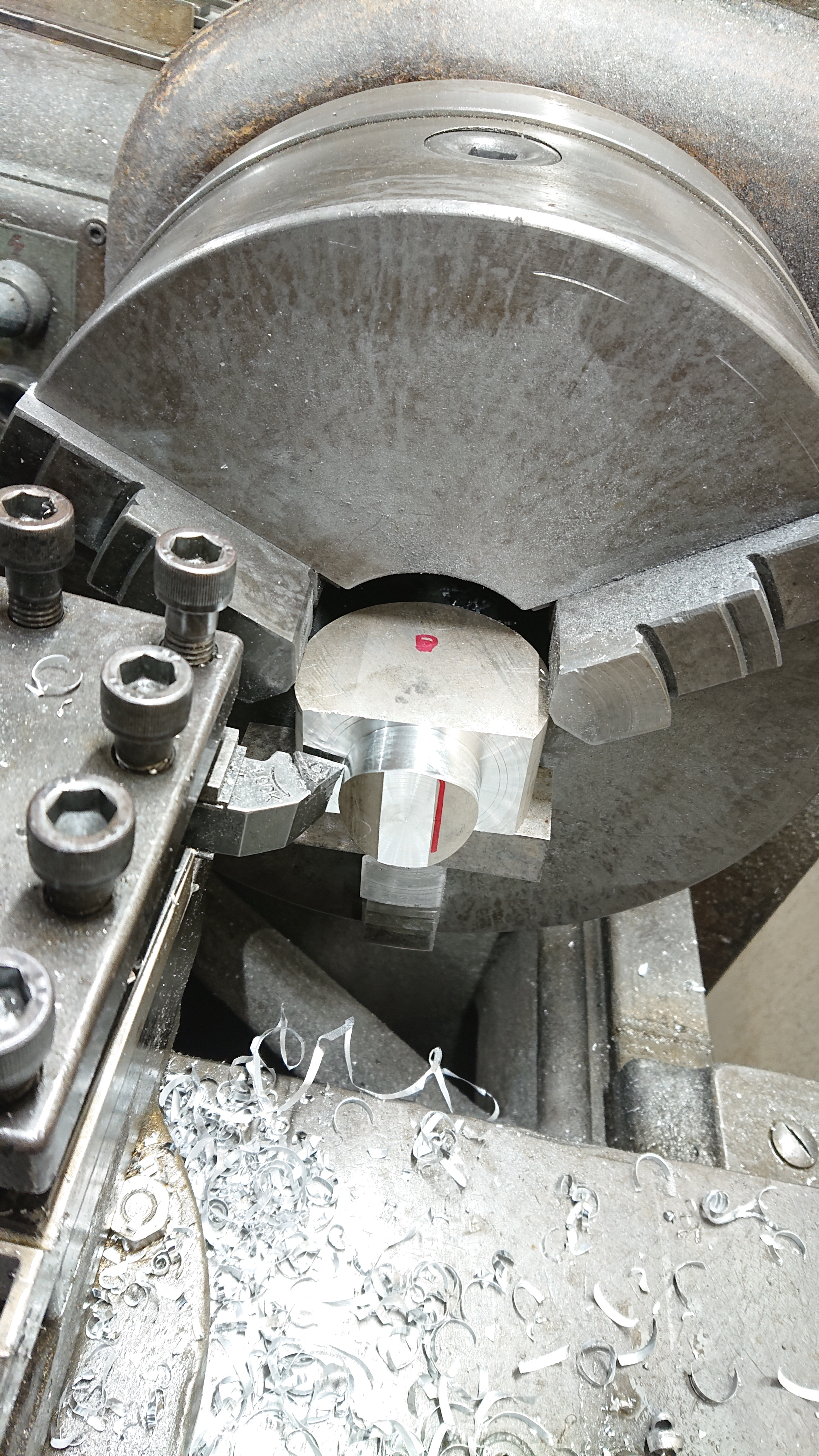

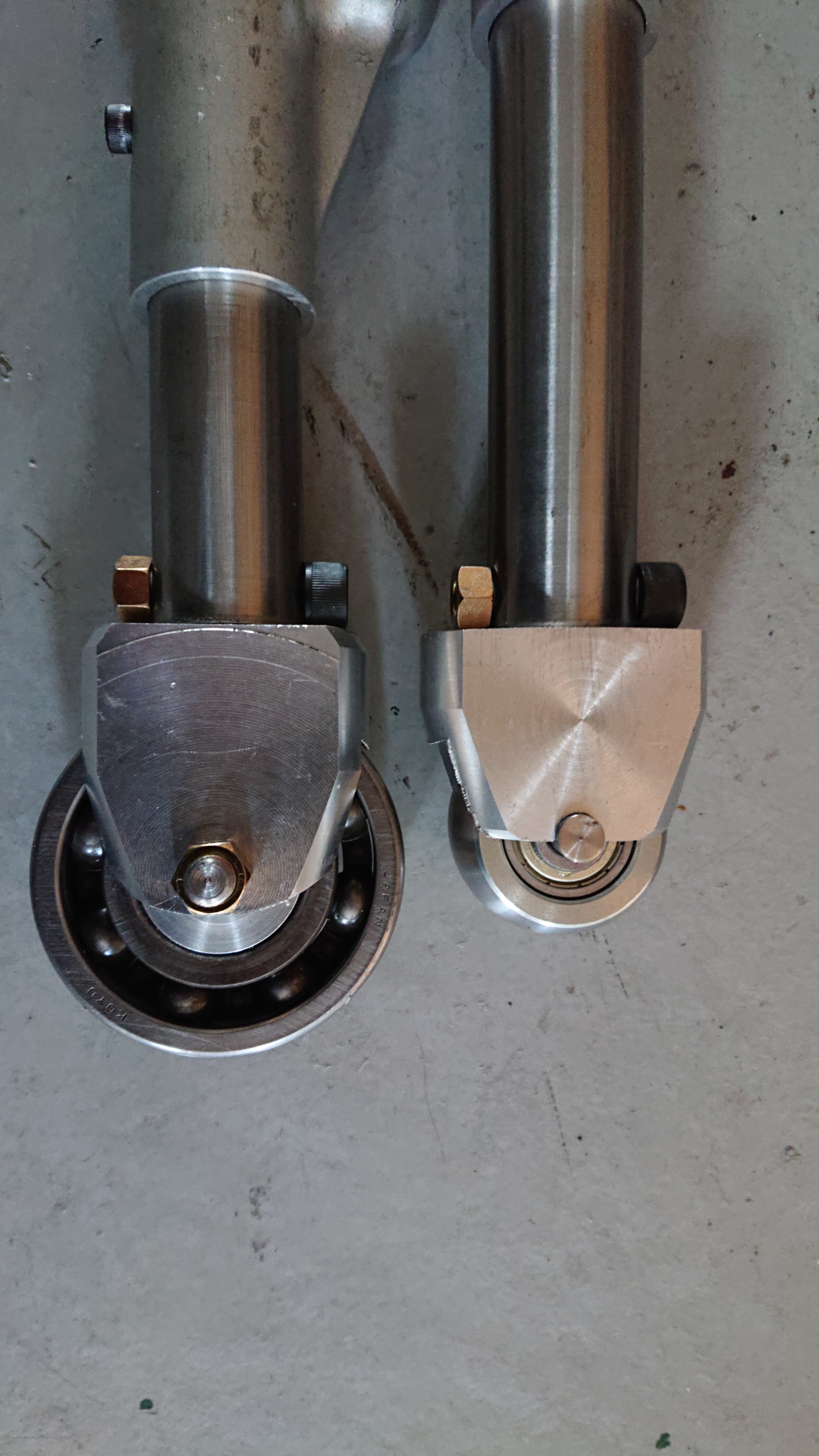

アルミの塊から、ベアリングを納めるホルダーを製作。

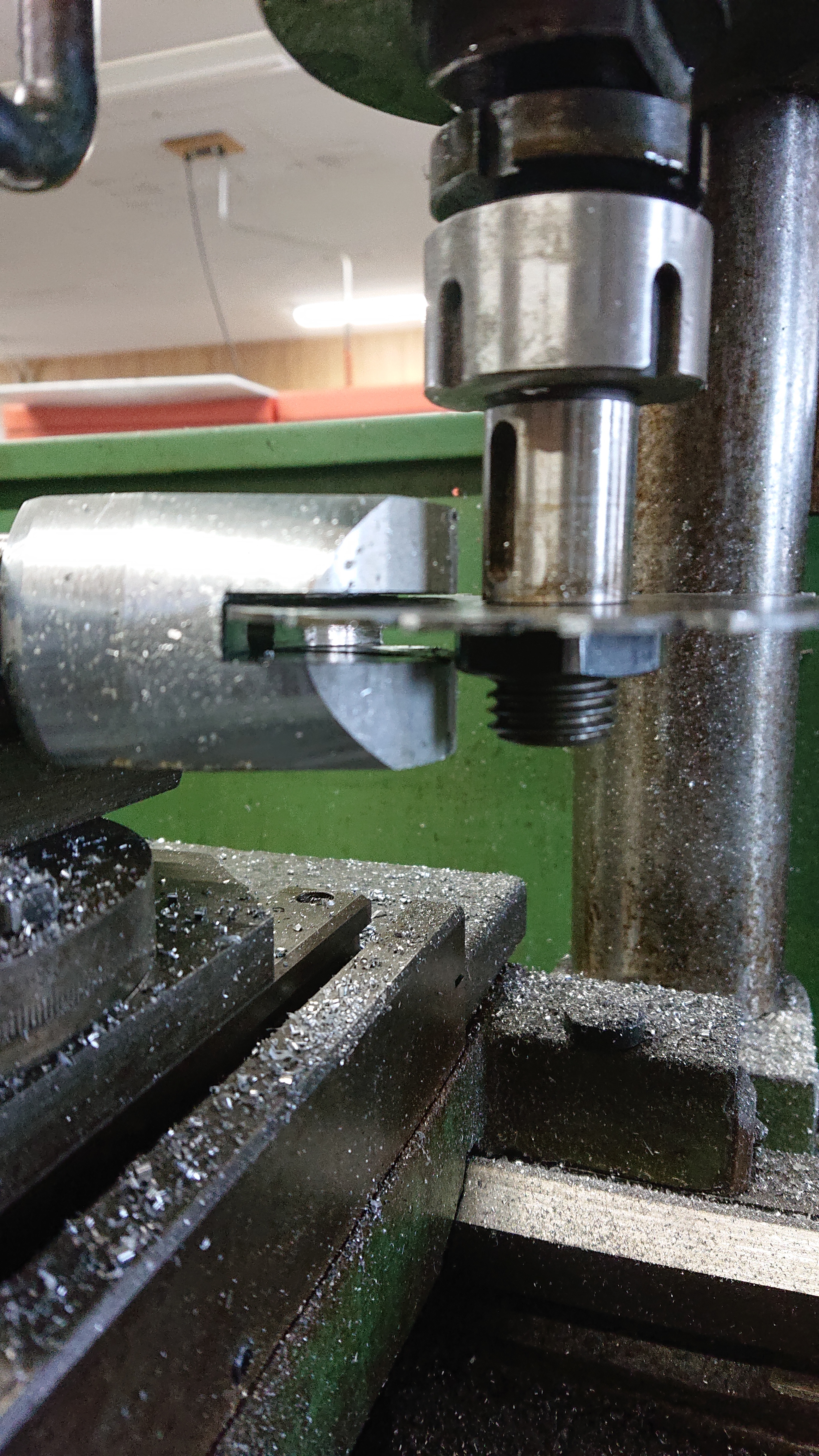

小型フライスですり割り加工。

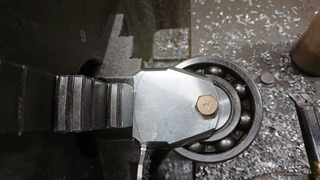

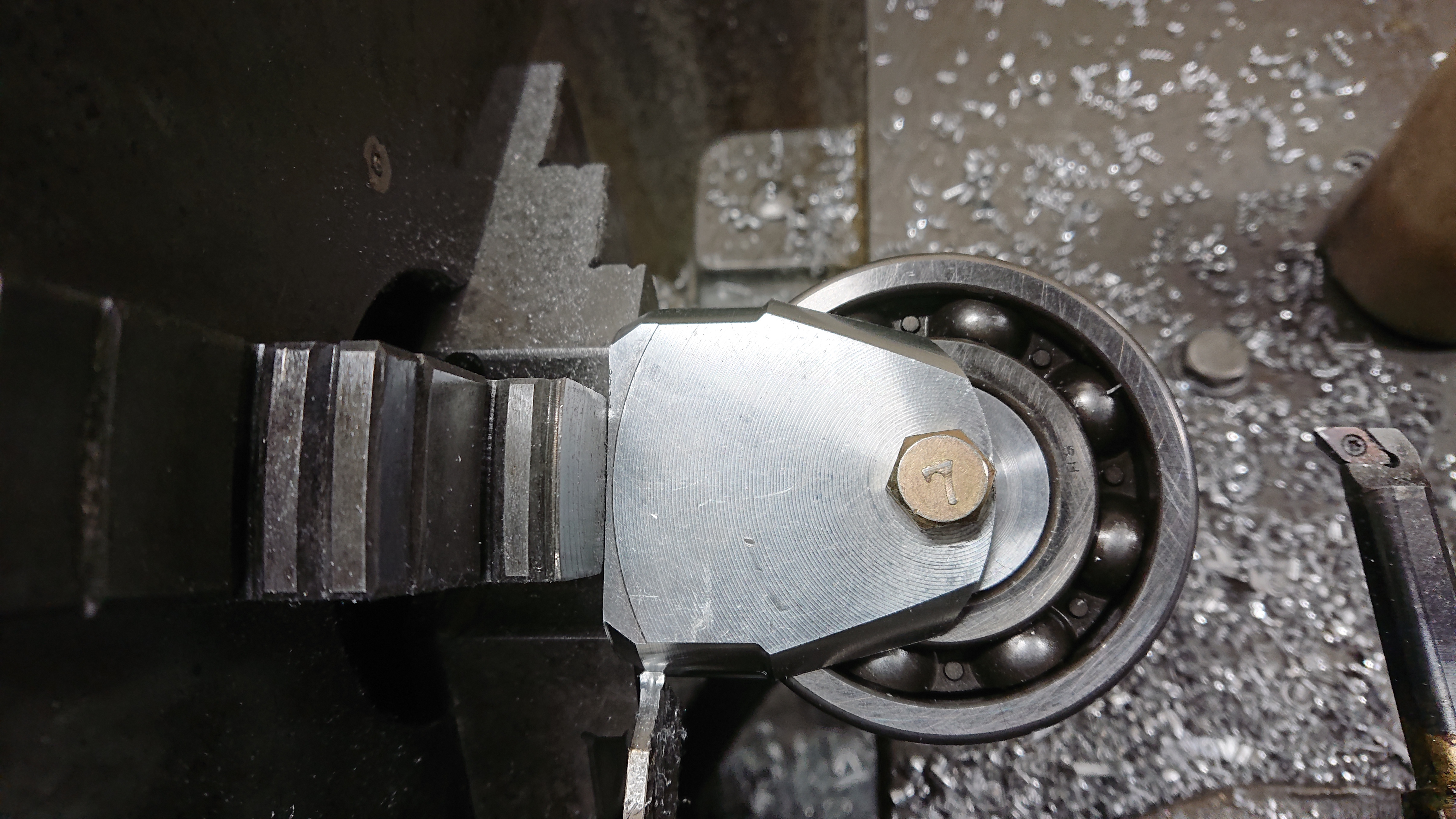

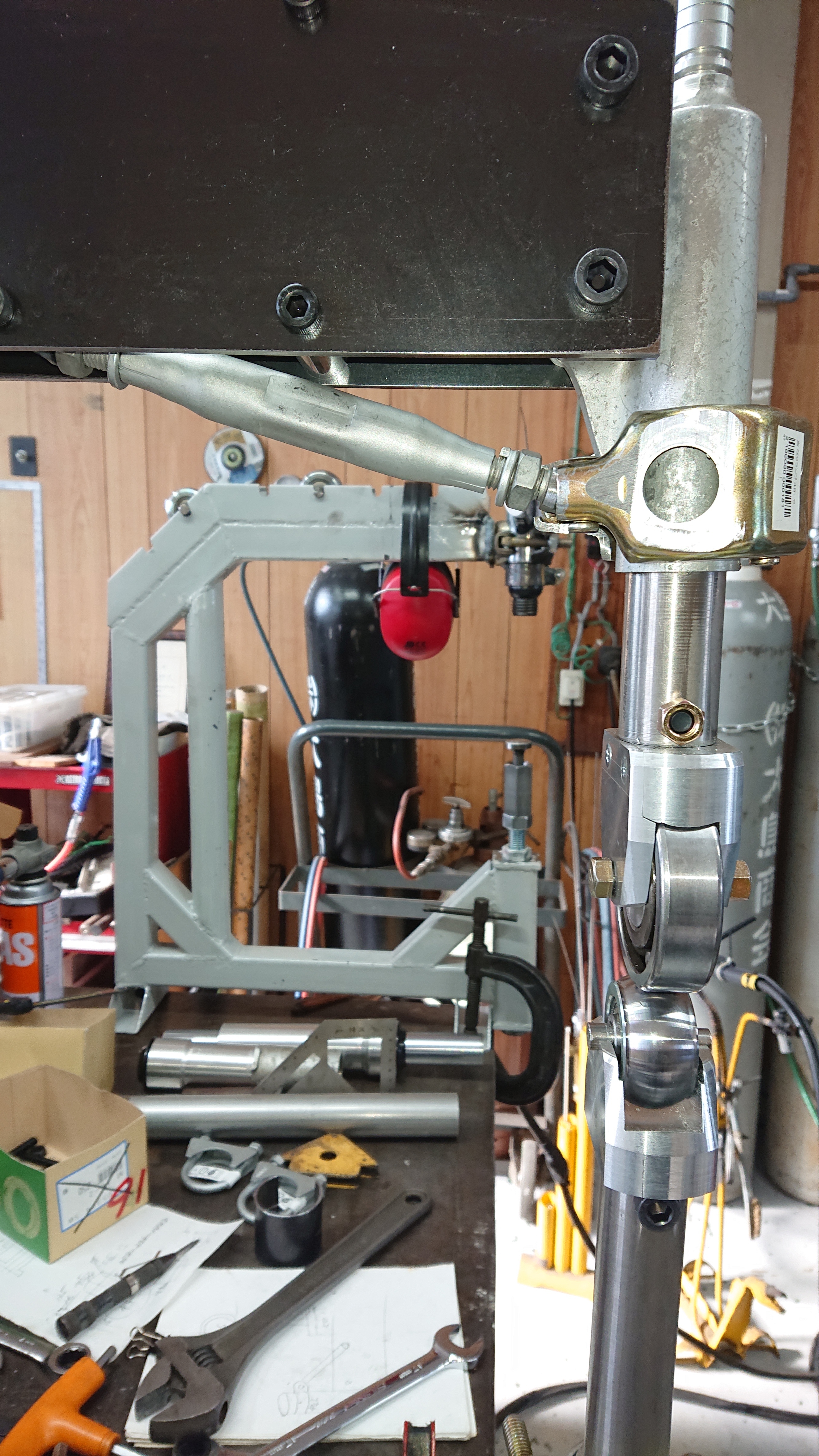

アッセンブリ。
　
仮組み。

過酷の耐震補強筋交いを用いて、細かい角度調整が出来るように。補強も兼ねています。

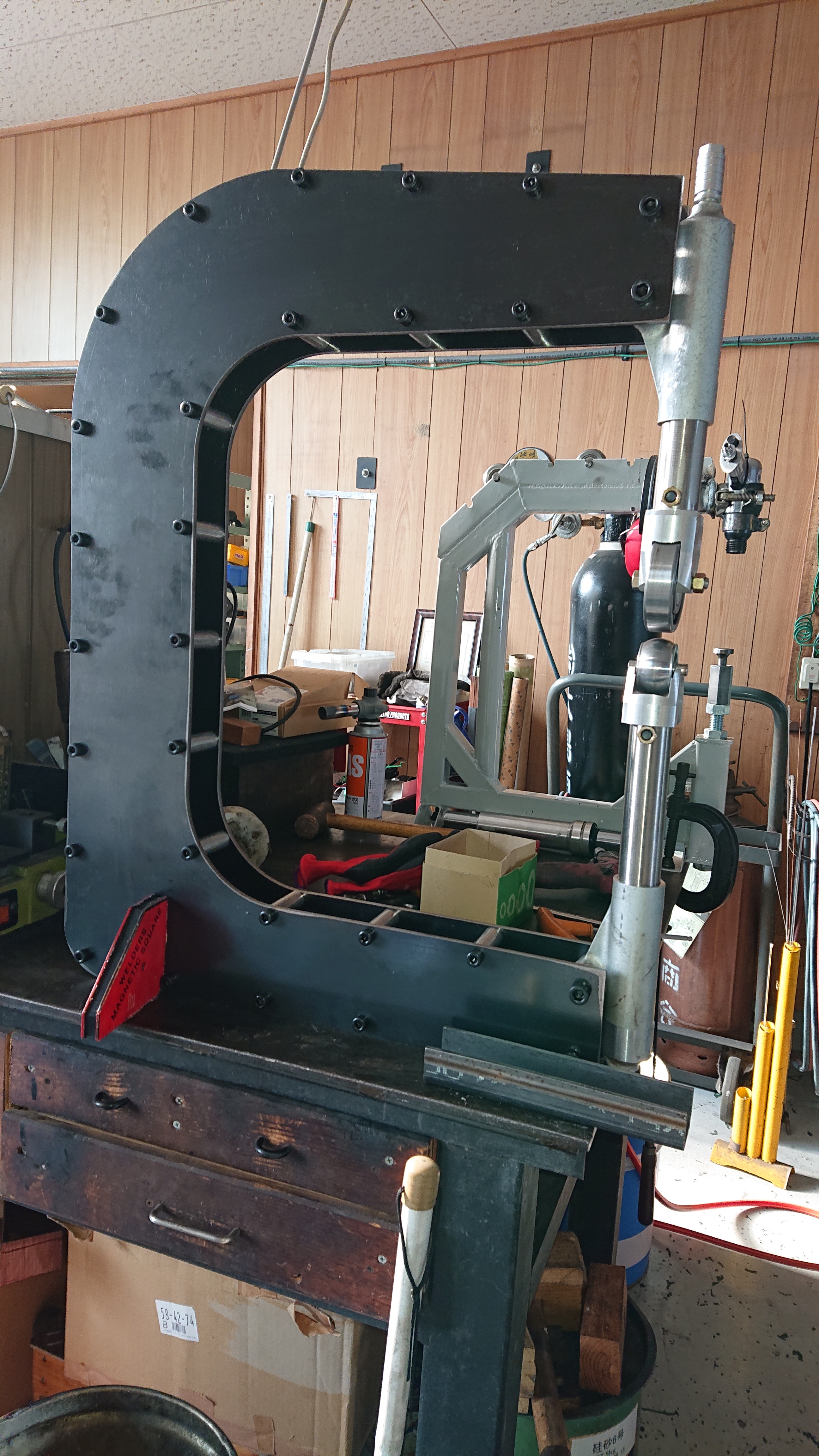

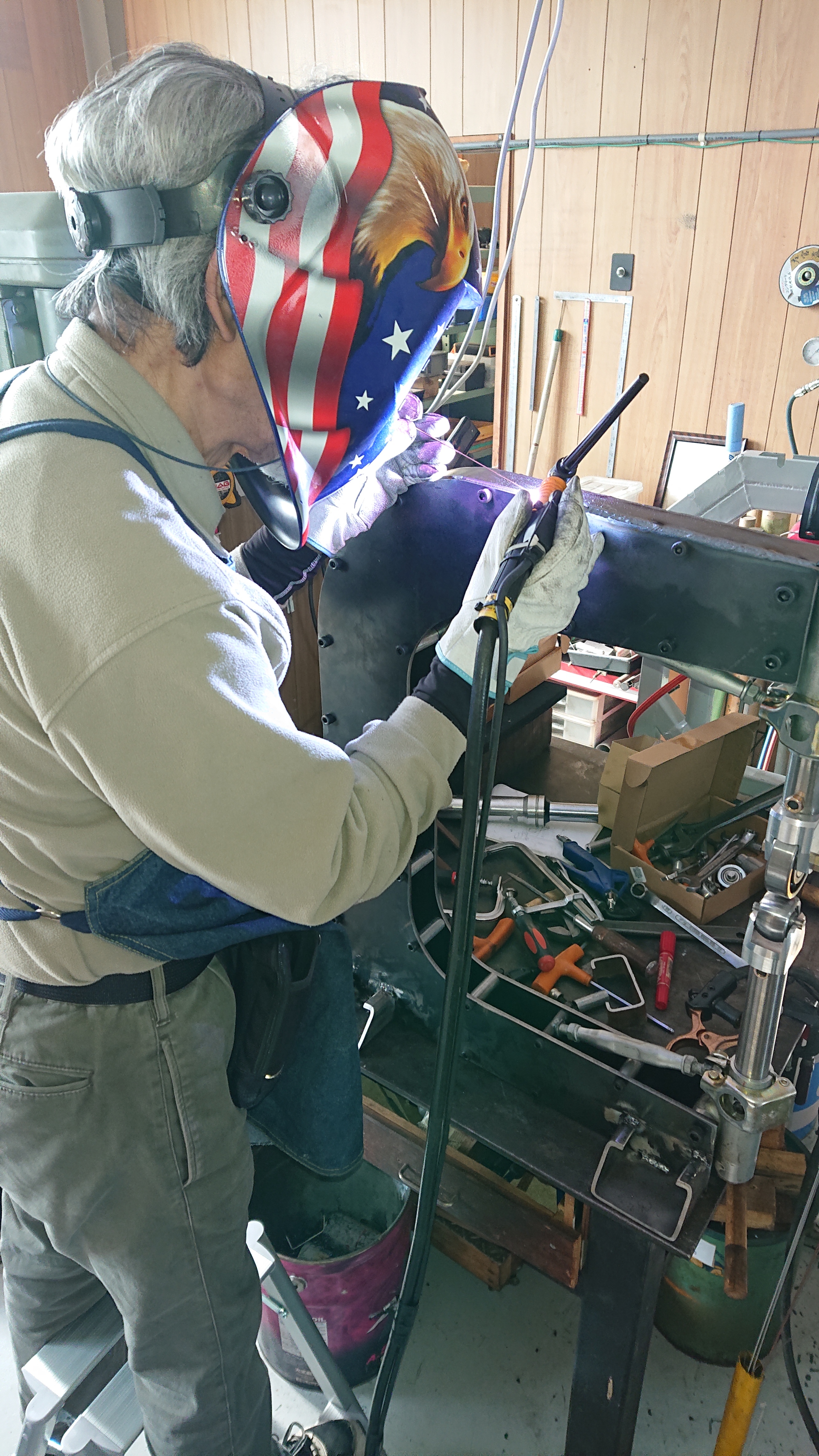

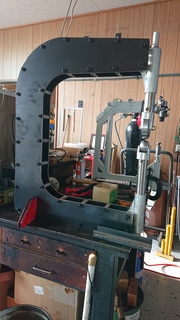

これでも剛性が足りなくて、６㎜二枚の板を箱形に補強溶接。

まだまだ細かい作業がありますが、かつあげ。

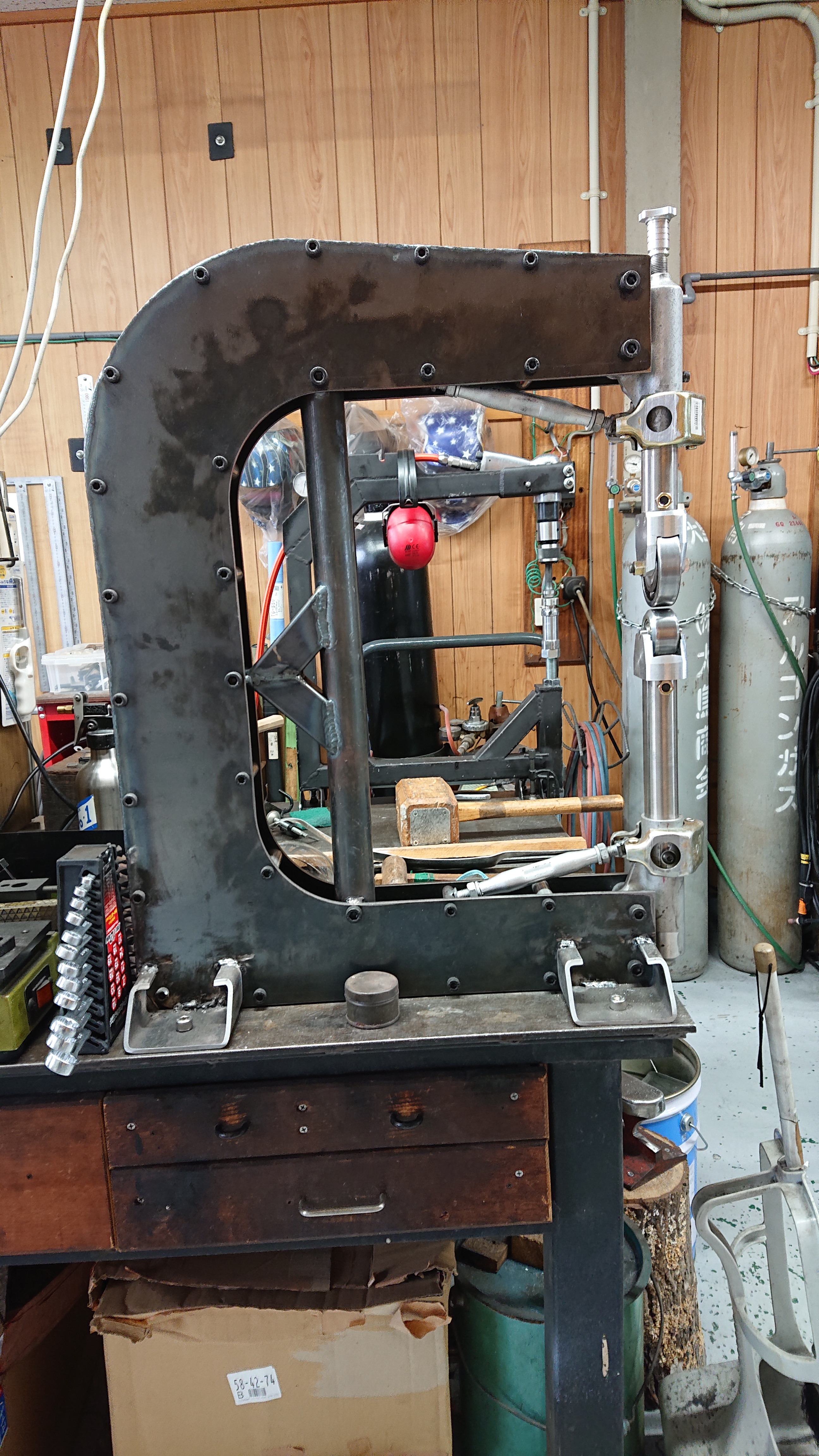

完成品：

二つ目の道具。

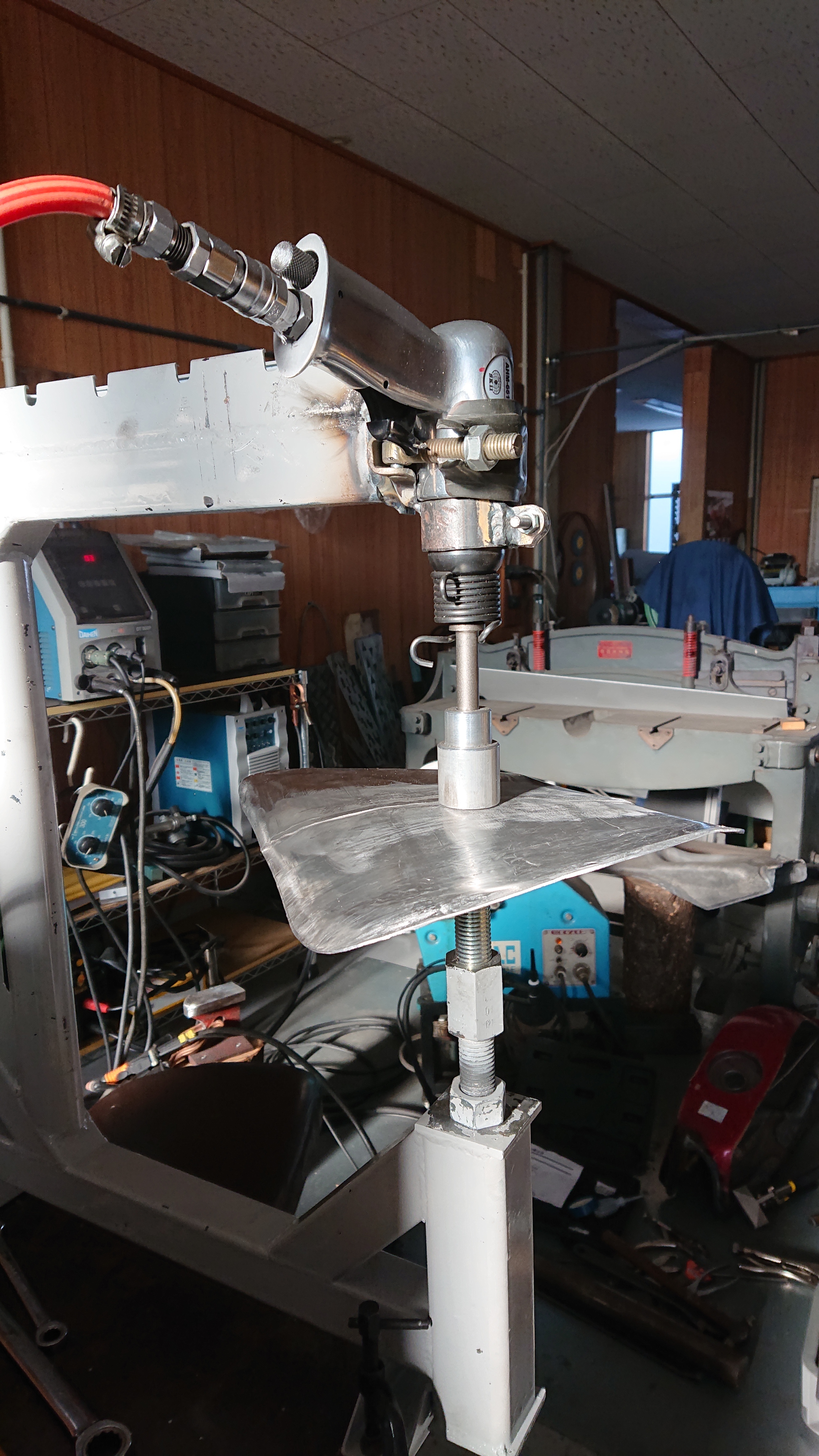

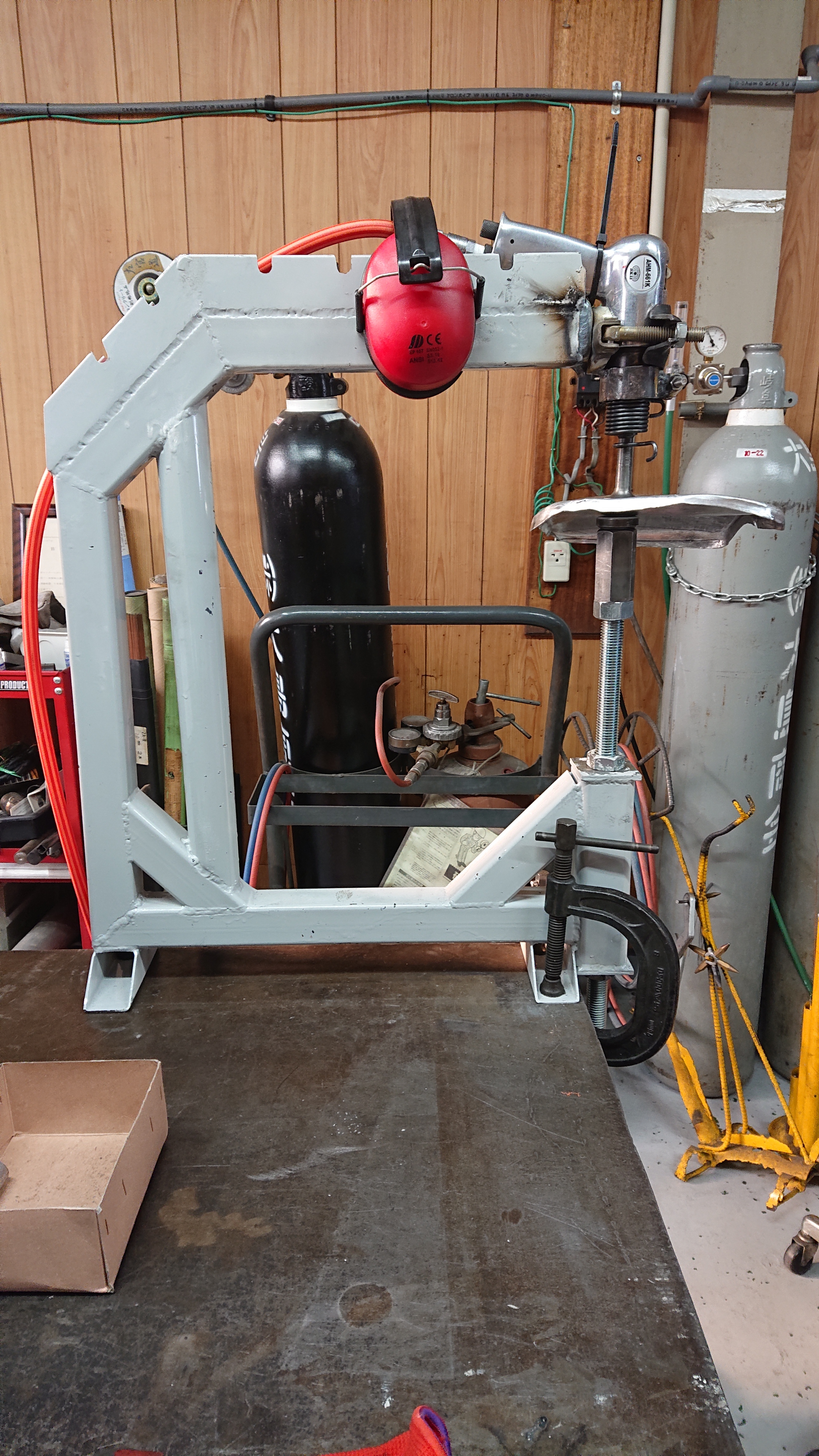

スムージングハンマー。（溶接痕を平したり、小さく曲がり込むようなカーブを作ります。
先に剛性不足でお役御免になった、ローラーを転用。先端にエアーチゾル（エアーハンマーとも言う）を取り付けて、作りました。

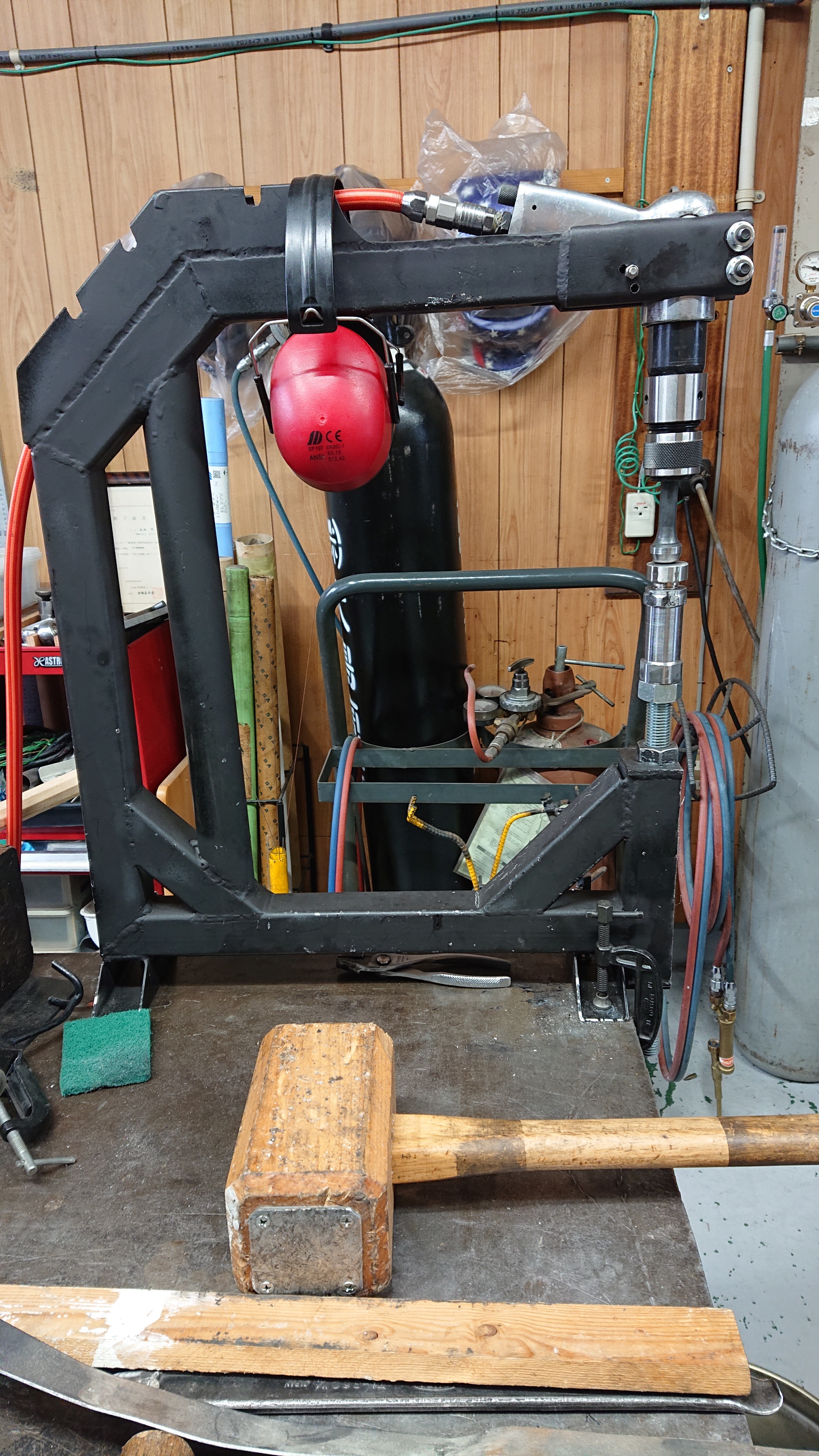

出来上がりは、この状態になります。

作る工程：
取り敢えず、手持ちのハンマーを組み付けて、動かしてみます。

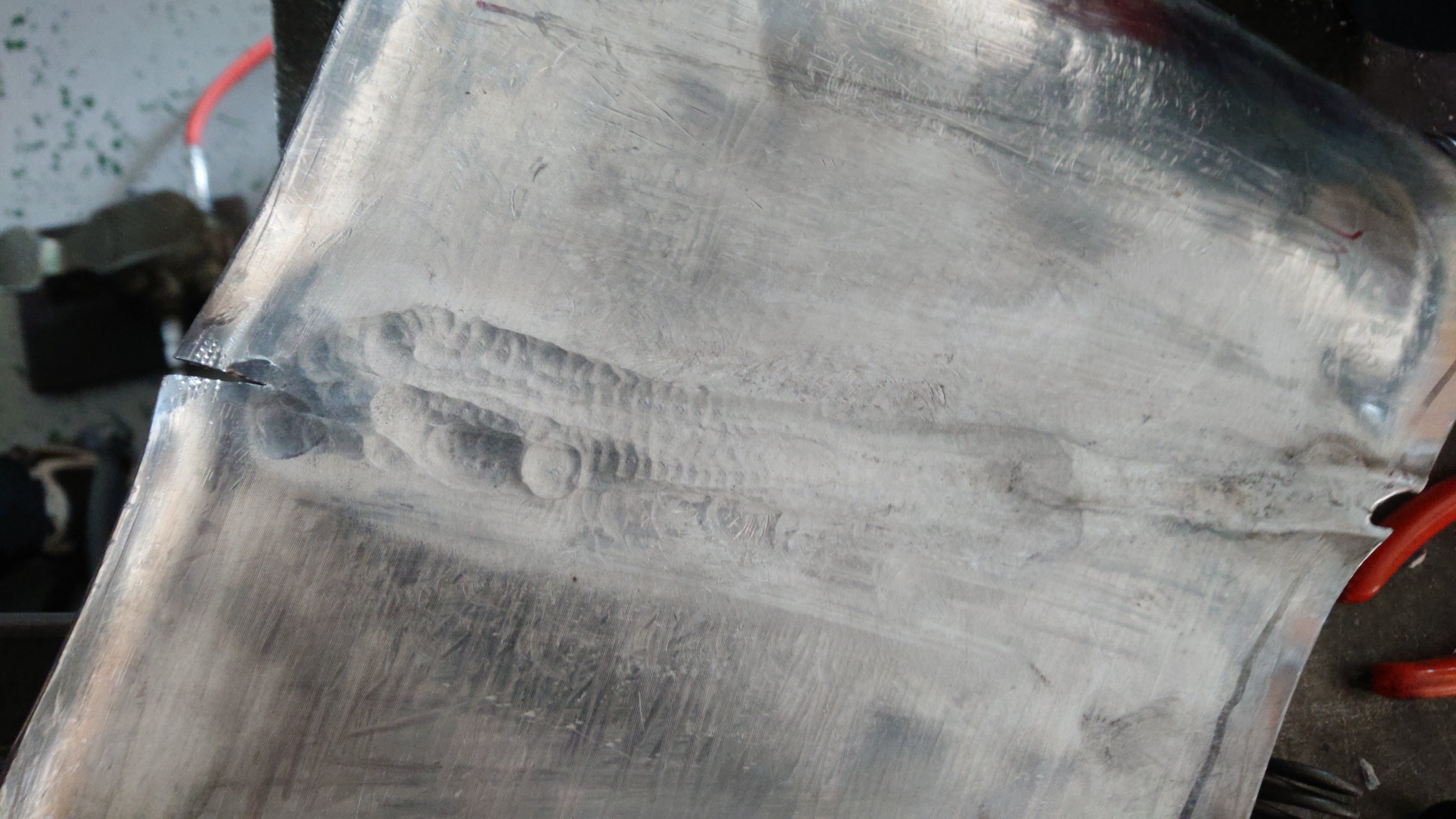

習作品を半分に切って、溶接して、試し打ち。

痕をどの程度消せるのか、試します。

ハンマーも本付けの位置に移動。この間も色々ありますが、かつあげ。

いよいよ、タンクの造作と溶接に続く
